Une fenêtre sur le ciel

Ciel profond

Je fournis dans cette page des détails sur les prises de vue et les traitements réalisés en espérant qu'ils puissent être utiles à d'autres astrophotographes (j'aime personellement obtenir des détails sur l'acquisition et le traitement des images quand je visite des galeries d'images !). Placez simplement le curseur de la souris sur les liens Configuration et Prise de vue pour faire apparaître les détails. Cliquez sur les images pour les agrandir. Notez que les images en pleine résolution ne sont pas fournies sur ce site.

La nébuleuse IC 1318

Cette image de la nébuleuse IC 1318 (appelée aussi nébuleuse du Papillon) a été réalisée entièrement à distance depuis mon observatoire ROCS situé en Espagne. Pour la réaliser, 19 heures de poses ont été nécessaires avec des filtres à bande étoite H-alpha, OIII et SII (11h30 heures en H-alpha, 3h45 heures en OIII et 3h45 en SII). Les acquisitons ont été réalisées entre juillet et novembre 2014 avec une lunette Takahashi FSQ-106ED et une caméra QSI 683-wsg8 refroidie à -25°C. Les conditions de seeing étaient loin d'être parfaites cet automne, ce qui se ressent sur l'image.

ConfigurationConfiguration
• Monture AstroPhysics 900 GTO.
• Lunette Takahashi FSQ-106ED.
• Caméra QSI 683-wsg8 refroidie à -25°C et filtres H alpha, OIII et SII Astrodon 3 nanomètres.
• Autoguidage avec une caméra Starlight Xpress Lodestar.
• Système de focalisation Robofocus.
  Prise de vuePrise de vue
• Entre juillet et novembre 2014 depuis l'observatoire ROCS.
• Autoguidage avec PHD Guiding pour toutes les poses.
• H alpha: 46 poses de 15 minutes, OIII: 15 poses de 15 minutes, SII: 15 poses de 15 minutes.
• Darks, Offsets et Flats réalisés en une seule nuit.
• Logiciel C2A pour la cartographie stellaire, le pilotage de l'observatoire et de la monture et l'astrométrie (avec appel de PinPoint).
• Acquisition des images avec Maxim DL.
• Prétraitement et traitement avec PixInsight (déconvolution, réduction du bruit, augmentation des détails, ajustement des histogrammes et des courbes).
• Des couleurs ont été articiellement associées à chaque filtre: le rouge représente le soufre, le vert l'hydrogène et le bleu l'oxygène.
• Le champ représente environ 2° soit l'équivalent de 4 pleines lunes.
  ObjetLa nébuleuse IC 1318
La nébuleuse IC 1318, aussi appelée nébuleuse du Papillon, est une nébuleuse en émission située dans la constellation du Cygne. L'étoile brillante en bas de l'image est Sadr (Gamma Cygni) qui est l'étoile au centre du corps du Cygne.

La distance de cette nébuleuse par rapport au Soleil est connue de manière imprécise et se situe entre 2000 et 5000 années-lumière. L'amas d'étoile en bas et à droite de l'image est NGC 6910 et il fait partie du complexe auquel appartient IC 1318. Sadr, quant à elle, est plus proche de nous à environ 750 années-lumière.
  APOD APOD

La nébuleuse North America

Voici une image en fausses couleurs de la nébuleuse North America (NGC 7000) composée à partir de prises de vue dans les filtres H-alpha, OIII et SII, pour un total 8h15min de pose. Les acquisitons ont été réalisées les 16 et 26 juillet en Aveyron et le 15 septembre à l'observatoire de Visker avec une lunette Takahashi FSQ-106ED et une caméra QSI 683-wsg8 refroidie à -25°C.

ConfigurationConfiguration
• Monture AstroPhysics 900 GTO.
• Lunette Takahashi FSQ-106ED.
• Caméra QSI 683-wsg8 refroidie à -25°C et filtres H alpha, OIII et SII Astrodon 3 nanomètres.
• Autoguidage avec une caméra Starlight Xpress Lodestar.
• Système de focalisation Robofocus.
  Prise de vuePrise de vue
• 16 et 26 juillet en Aveyron et le 15 septembre à l'observatoire de Visker.
• Autoguidage avec PHD Guiding pour toutes les poses.
• H alpha: 12 poses de 15 minutes, OIII: 12 poses de 15 minutes, SII: 9 poses de 15 minutes.
• Darks et Offsets réalisés lors de la première nuit d'acquisitions et flats réalisés lors de chaque session.
• Logiciel C2A pour la cartographie stellaire, le pilotage de la monture, la mise en station par la méthode de King et l'astrométrie (avec appel de PinPoint).
• Acquisition des images avec Maxim DL.
• Prétraitement et traitement avec PixInsight (déconvolution, réduction du bruit, augmentation des détails, ajustement des histogrammes et des courbes).
• Des couleurs ont été articiellement associées à chaque filtre: le rouge représente le soufre et l'hydrogène, le vert l'hydrogène et l'oxygène et le bleu l'oxygène.
  ObjetLa nébuleuse North America
La nébuleuse North America (NGC 7000) est une nébuleuse en émission située à environ 1500 années-lumière de la Terre. La partie visible sur l'image fait une vingtaine d'années-lumière.

Moins visible que sur d'autres images de la nébuleuse, la nuage sombre de gaz et de poussières visible sur l'image est en fait le "golf du Mexique" de North America (le Nord est sur la droite de l'image est cette dernière couvre un champ de 1°50'). Ce nuage moléculaire cache une étoile géante de type O (en haut et au centre de l'image, juste au-dessus de l'étoile dans les tons rouges) qui pourrait être responsable de l'ionisation de la nébuleuse.

Ce qui est aussi intéressant sur cette image, ce sont les filaments du nuage moléculaire qui viennent en surimpression de la zone d'émission brillante en H-alpha, montrant clairement qu'ils se situent en avant plan.
  APOD

La nébuleuse du croissant

Une fois de plus, cette image a été prise en plein centre de Toulouse, à 800 mètres de la place du Capitole. Elle a été réalisée avec 3 filtres à bandes étroite (3 nm) H alpha, OIII et SII, qui représentent clairement une des rares solutions viables pour faire de l'imagerie en milieu urbain. 41 poses de 10 minutes au foyer d'une lunette Takahashi FSQ-106ED ont été assemblées pour obtenir le cliché représentant un temps d'acquisition total d'un peu moins de 7 heures sur deux nuits consécutives. Le détecteur utilisé était une caméra QSI 683-wsg8 refroidie à -22°C.

ConfigurationConfiguration
• Monture AstroPhysics 900 GTO.
• Lunette Takahashi FSQ-106ED.
• Caméra QSI 683-wsg8 refroidie à -22°C et filtres H alpha, OIII et SII Astrodon 3 nanomètres.
• Autoguidage avec une caméra Starlight Xpress Lodestar.
Système de focalisation Robofocus.
  Prise de vuePrise de vue
• 6 et 7 septembre 2012 en centre ville de Toulouse.
• Autoguidage avec PHD Guiding pour toutes les poses.
• 27 poses de 10 minutes en H alpha, 7 poses de 10 minutes en OIII et 7 poses de 10 minutes en SII.
• Dark, Flat et Offset réalisés lors de l'acquisition.
• Logiciel C2A pour la cartographie stellaire, le pilotage de la monture, la mise en station par la méthode de King et l'astrométrie (avec appel de PinPoint).
• Acquisition des images avec Maxim DL.
• Prétraitement et traitement avec PixInsight (déconvolution, réduction du bruit, augmentation des détails, ajustement des histogrammes et des courbes).
• Des couleurs ont été articiellement associées à chaque filtre: le rouge représente le soufre et l'hydrogène, le vert l'hydrogène et l'oxygène et le bleu l'oxygène.
  ObjetLa nébuleuse du croissant
La nébuleuse du croissant (NGC 6888) est une nébuleuse en émission située à environ 5000 années-lumière de la Terre avec une dimension approximative de 25 années-lumière. Il s'agit des couches éjectées par une étoile Wolf-Rayet (WR 136), une étoile très massive qui donnera bientôt naissance à une supernova. La forte émission en H alpha provient de la collision de vents stellaires rapides émis par l'étoile avec des vents plus lents émis dans le passé alors que l'étoile était encore une géante rouge.
  APOD

La nébuleuse Californie

Cette image a été prise en plein centre de Toulouse à l'aide d'un filtre H alpha, visiblement efficace pour s'affranchir de la pollution lumineuse. Sept poses de 10 minutes au foyer d'une lunette Takahashi FSQ-106ED ont été assemblées pour obtenir le cliché représentant un temps d'acquisition total de 1 heure et 10 minutes. Le détecteur utilisé était une caméra QSI 683-wsg8 refroidie à -25°C. Il aurait été impossible de photographier cet objet depuis le centre de Toulouse avec des filtres RVB classiques et a fortiori sans filtre.

ConfigurationConfiguration
• Monture AstroPhysics 900 GTO.
• Lunette Takahashi FSQ-106ED.
• Caméra QSI 683-wsg8 refroidie à -25°C et filtre H alpha de 3 nanomètres.
• Autoguidage avec une caméra Starlight Xpress Lodestar.
  Prise de vuePrise de vue
• 3 mars 2012 en centre ville de Toulouse.
• 7 poses de 2 minutes en autoguidage avec Maxim DL.
• Dark, Flat et Offset réalisés lors de l'acquisition.
• Logiciel C2A pour la cartographie stellaire et le pilotage de la monture.
• Acquisition des images, prétraitement et traitement avec Maxim DL (pas de traitement particulier mis à part un ajustement des seuils de visualisation).
  ObjetLa nébuleuse Californie
La nébuleuse Californie (NGC 1499) est située à environ 1500 années-lumière de la Terre et a une longueur de 100 années-lumière. Elle trône dans Persée, constellation bien visible au Nord-Ouest vers la fin de l'hiver. C'est une nébuleuse en émission, c'est à dire qu'il s'agit d'un nuage de gaz (principalement de l'hydrogène) qui émet de la lumière par ionisation du fait de la proximité d'une étoile jeune et énergétique, en l'occurrence probablement Xi Persei (appelée aussi Menkib), une géante bleue, très chaude, visible à gauche dans l'image.
Petite digression sur le rayonnement H alpha: l'électron d'un atome d'hydrogène dans la nébuleuse est arraché par le rayonnement UV de l'étoile Xi Persei, puis se recombine pour former à nouveau un atome d'hydrogène. Là, il se retrouve dans un niveau d'énergie élevé, puis cascade vers les niveaux d'énergie plus basse en émettant un photon dans la raie correspondante à la transition. Pour H alpha, c'est une transition du niveau 3 vers le niveau 2, ce qui arrive environ une fois sur deux. C'est pour ça que les nébuleuses en émission émettent principalement dans la raie H alpha.
  APOD

Le Grand Nuage de Magellan

Cette image a été prise près de Saint Pierre de la Réunion en août 2010. Elle montre le Grand Nuage de Magellan, une galaxie naine en orbite autour de notre Voie Lactée (des travaux récents montreraient cependant qu'elle vient d'être capturée ou même qu'elle ne ferait que passer...). Elle est le résultat du cumul de 30 poses de 2 minutes chacune avec un APN Canon EOS 1000D défiltré. Les conditions de prise de vue étaient loin d'être parfaites avec une pollution lumineuse significative.

ConfigurationConfiguration
• Monture AstroTrac TT320X alimentée par un jeu de piles.
• Appareil photo numérique EOS 1000D déflitré (filtre remplacé par un filtre UV/IR Baader).
• Objectif de 60mm Canon à focale fixe.
• Télécommande pour le déclenchement des prises de vue.
  Prise de vuePrise de vue
• 10 août 2010 près de Saint Pierre de la Réunion.
• 30 poses de 2 minutes .
• Acquisition au format RAW avec une sensibilité ISO de 800 et l'objectif de 60mm ouvert à 4.
• Dark et Offset réalisés lors de l'acquisition (pas de Flat Field)
• Traitement des images entièrement sous Iris.
  ObjetLe Grand Nuage de Magellan
• Le Grand Nuage de Magellan est visible à l'oeil nu dans l'hémisphère Sud dès que le ciel est raisonnablement noir. La galaxie est à cheval sur les constellations de la Dorade et de la Table.
• Il pourrait s'agir d'une galaxie spirale barrée qui aurait été "dépouillée" de ses bras par les forces de marée de la Voie Lactée. La structure la plus visible sur l'image serait ce qui reste de la barre centrale.
• C'est la 4ième galaxie de notre groupe local par la taille après la galaxie d'Andromède, la Voie Lactée et la galaxie du Triangle.
• La tache brillante en bas de l'image est la nébuleuse de la Tarentule, une région HII très active en formation d'étoiles.
  APOD

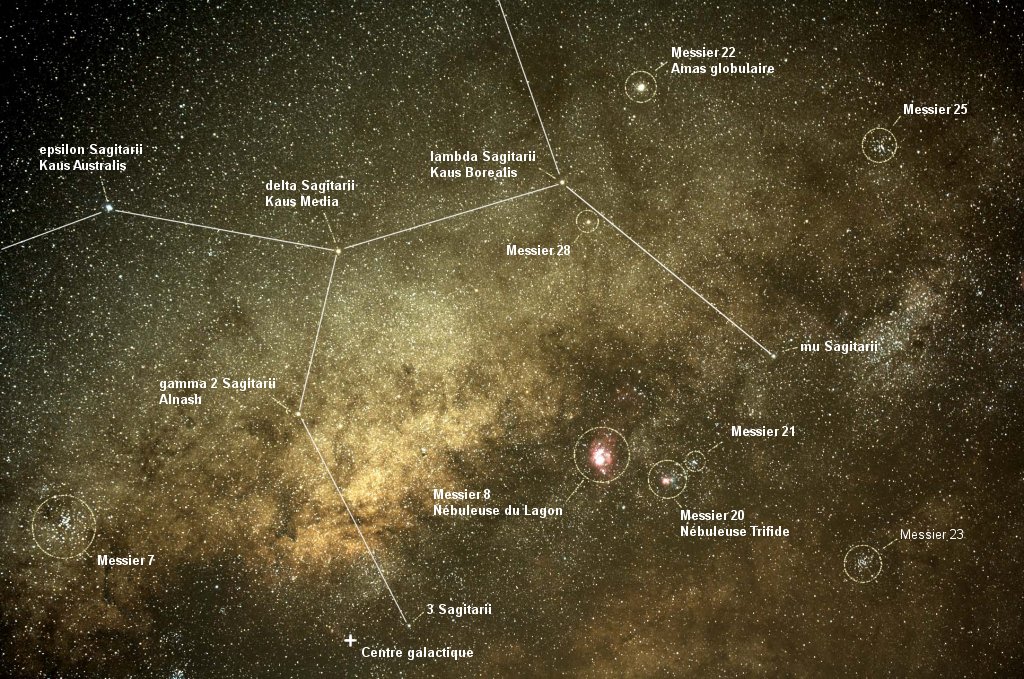

Le Sagittaire avec Messier 8 et Messier 20

L'île de la Réunion offre la possibilité d'observer les constellations de l'hémisphère Sud et aussi d'admirer le Scoprion et le Sagittaire qui sont d'habitude cantonnées à de faibles hauteurs sur l'horizon Sud depuis la métropole... Cette image a été prise près de Saint Pierre de la Réunion en août 2010 dans un environnement malgré tout peu propice à la photographie du ciel profond (la pollution lumineuse est malheureusement très présente même au Sud de l'île). Cette image montre une partie de la constellation du Sagittaire près du centre galactique. Elle est le résultat du cumul de 11 poses de 2 minutes chacune. On peut y admirer en particulier les deux nébuleuses diffuses en émission Messier 8 (la nébuleuse du Lagon) et Messier 20 (la nébuleuse Trifide). Une image annotée décrivant les différents objets de l'image peut être visualisée ici.

ConfigurationConfiguration
• Monture AstroTrac TT320X alimentée par un jeu de piles.
• Appareil photo numérique EOS 1000D déflitré (filtre remplacé par un filtre UV/IR Baader).
• Objectif de 60mm Canon à focale fixe.
• Télécommande pour le déclenchement des prises de vue.
  Prise de vuePrise de vue
• 10 août 2010 près de Saint Pierre de la Réunion.
• 11 poses de 2 minutes .
• Acquisition au format RAW avec une sensibilité ISO de 800 et l'objectif de 60mm ouvert à 4.
• Dark et Offset réalisés lors de l'acquisition (pas de Flat Field)
• Traitement des images sous Iris et déconvolution avec Maxim DL en utilisant le script RLdeconvGaussianPSF.vbs de l'Université de Princeton.
  ObjetMessier 8 et Messier 20
• Cette région de la constellation du Sagittaire est parmi les plus riches de la Voie Lactée avec de nombreux amas ouverts et nébuleuses diffuses. La direction du centre de notre galaxie se trouve en bas et à gauche de l'image.
• Messier 8, la nébuleuse diffuse brillante située au centre de l'image, est appelée la nébuleuse du Lagon. Située à plus de 5000 années-lumière, cette nébuleuse est une zone très active de formation d'étoiles. Elle comporte en particulier des "globules", c'est à dire des nuages sombres en train de s'effondrer en proto-étoiles.
• Messier 20 est la petite nébuleuse située juste à droite M8. Elle est appelée aussi nébuleuse Trifide en raison de sa forme de trèfle à 3 feuilles correspondant aux 3 lobes de la nébuleuse. Tout comme M8, elle est située à plus de 5000 années-lumière de nous.
  APOD

Messier 108 et Messier 97

Ce couple inattendu est situé dans la constellation de la Grande Ourse. Il s'agit de la galaxie spirale Messier 108 et de la nébuleuse planétaire Messier 97 distants de 50 minutes d'arc sur la voûte céleste. Un des intérêts de cette image est qu'elle a été prise en plein centre de Toulouse alors que la pollution lumineuse permettait à peine de distinguer les étoiles principales de la constellation de la Grande Ourse! 6 poses avec chaque filtre RGB ont été nécessaires pour assembler cette image couleur. Les images dans le rouge et le vert ont été posées 2 minutes chacune et les poses dans le bleu 192 secondes (soit 1,6 fois plus pour compenser la plus faible transmission avec ce filtre).

ConfigurationConfiguration
• Monture AstroPhysics 900 GTO. Autoguidage durant toutes les poses.
• Lunette TeleVue 85 de 600mm de focale avec correcteur de champ TeleVue donnant une focale résultante de 510mm.
• Caméra CCD SBIG ST-8XME sans anti-blooming (1530 par 1020 pixels avec un échantillonnage de 3,65" par pixel).
• Champ résultant de 1°33’20" par 1°2’13"
• Filtre LPS (Light Pollution Suppression).
• Logiciel Maxim DL Version 4.5 pour l’acquisition des images, l’'autoguidage, le prétraitement et le traitement des images
• Logiciel C2A pour la cartographie stellaire, le pilotage de la monture au travers du Pulsar et le tracé des courbes de dérive de suivi.
  Prise de vuePrise de vue
• 5 juin 2010 à Toulouse en plein centre ville.
• 6 poses de 2 minutes avec chacun des filtres rouge et vert, 6 poses de 3 minutes et 12 secondes avec le filtre bleu.
• Caméra refroidie à -10°C.
• PLU, offsets et noirs réalisés la nuit même.
• Autoguidage durant toutes les poses.
• Pré-traitement, compositage des poses individuelles et trichromie avec Maxim DL.
• Ajustement des seuils de visualisation sous Iris.
  ObjetMessier 108 et Messier 97
Messier 108 est une glaxie spirale de type Sc dans la constellation de la Grande Ourse. Sa taille est de 8'x1', elle est vue par la tranche et ne semble ne pas posséder de bulbe. Sa distance est estimée à environ 45 millions d'années-lumière. Sa magnitude donnée dans le catalogue NGC est de 9,9.
Messier 97, dite nébuleuse du hibou (appelée ainsi du fait des deux taches sombres qui figurent les yeux), est une nébuleuse planétaire dans la constellation de la Grande Ourse. Sa magnitude est de 9,9 (tout comme Messier 108!) et on estime sa distance à 2500 années-lumière environ (mais cette distance est très mal connue). L'étoile qui subsiste au centre de la nébuleuse (visible sur l'image et de magnitude 16) fait environ 0,7 masse solaire. La quantité de matière ejectée représente quant à elle environ 0,15 masse solaire. On estime que la nébuleuse a environ 6000 ans.
  APOD

NGC 4565

Cette galaxie spectaculaire se situe dans la constellation de la Chevelure de Bérénice. L'image est la combinaison de 20 poses de 2 minutes obtenues avec une caméra CCD SBIG ST-6303E au foyer du télescope de 60cm du Pic du Midi. La galaxie, probablement assez similaire à notre Voie Lactée, se situe à 30 millions d'années-lumière environ et a un diamètre de 100 000 années-lumière. Sa magnitude de 9,5 et sa taille importante font dire qu'il s'agit d'un objet que Messier aurait très bien pu incorporer à son catalogue. L'image montre bien le bulbe brillant de la galaxie qui est coupé par une bande de poussière dense située dans le plan des bras spiraux vus par la tranche.

ConfigurationConfiguration
• Télescope de 60cm (T60) de l'observatoire du Pic du Midi de Bigorre (2877m d'altitude). Focale de 2135mm.
• Caméra CCD SBIG ST-6303E avec correcteur de champ placée au foyer Newton du télescope.
• Pas de filtre utilisé pendant les poses.
• Logiciel Prism 7 pour l’acquisition des images et l’autoguidage.
• Pré-traitement des images avec le logiciel MaxIm DL 4.
• Réhaussement de la dynamique (DDP), filtre passe-haut et réglage des seuils de visualisation avec Iris.
• Logiciel C2A pour la cartographie stellaire.
  Prise de vuePrise de vue
• Images prises depuis le T60 du Pic du Midi dans la nuit du 12 au 13 juillet entre 21h00 TU et 22h12 TU.
• 20 poses de 120 secondes avec autoguidage représentant une exposition totale de 40 minutes.
• Pas de filtre utilisé.
  ObjetNGC 4565, la galaxie de l'aiguille
• NGC 4565 est une galaxie spirale vue par la tranche. On pense que notre propre galaxie ressemblerait fortement à cela si l'on pouvait la voir sous cette angle. Sa taille de 100 000 années-lumière est similaire à la taille de la Voie Lactée. Elle est située à environ 30 millions d'années-lumière et se trouve dans la constellation de la Chevelure de Bérénice (Coma Berenices).
• NGC 4565 est remarquable par la façon dont les bandes de poussière des bras spiraux coupe le bulbe galactique brillant formé d'étoiles plus anciennes.
• On remarque en haut à gauche la galaxie NGC 4562 de magnitude 13,7. La petite galaxie située juste en dessous de NGC 4565 est IC 3571 et a une magnitude de 16,9.
  APOD

Messier 17, la nébuleuse Oméga

Cette image est le résultat de 40 minutes de pose avec une caméra CCD SBIG ST-6303E au foyer du télescope de 60cm du Pic du Midi. Elle montre la nébuleuse M17, dite nébuleuse Oméga (ou nébuleuse du Homard du fait de sa forme caractéristique). L'image est affichée en négatif afin de bien faire ressortir les délicates nébulosités de l'objet.

ConfigurationConfiguration
• Télescope de 60cm (T60) de l'observatoire du Pic du Midi de Bigorre (2877m d'altitude). Focale de 2135mm.
• Caméra CCD SBIG ST-6303E avec correcteur de champ placée au foyer Newton du télescope.
• Pas de filtre utilisé durant les poses.
• Champ résultant de 0°44’ par 0°30’.
• Logiciel Prism 7 pour l’acquisition des images et l’autoguidage.
• Pré-traitement des images avec le logiciel MaxIm DL 4.
• Egalisation modifiée, masque flou et réglage des seuils de visualisation avec Iris.
• Logiciel C2A pour la cartographie stellaire.
  Prise de vuePrise de vue
• Images prises depuis le T60 du Pic du Midi dans la nuit du 12 au 13 juillet entre 23h16 TU et 00h16 TU.
• 20 poses de 120 secondes avec autoguidage représentant une exposition totale de 40 minutes.
• Pas de filtre utilisé.
  ObjetMessier 17, la nébuleuse Oméga
• Messier 17 est une nébuleuse à émission de magnitude visuelle 6 située en bordure de la constellation du Sagittaire et éloignée de 5500 années-lumière environ. Il s'agit d'une région de formation d'étoiles et sa brillance est due à la présence d'étoiles jeunes et massives cachées en son sein. Contrairement à d'autres nébuleuses, ces étoiles ne sont pas visibles facilement.
• Des études récentes ont montré que Messier 17 consituerait un des plus gros nuages moléculaires de notre galaxie. Les énormes quantités de poussière présentes dans le nuage sont issues des premières générations d'étoiles qui ont rapidement explosées en supernovae.
  APOD

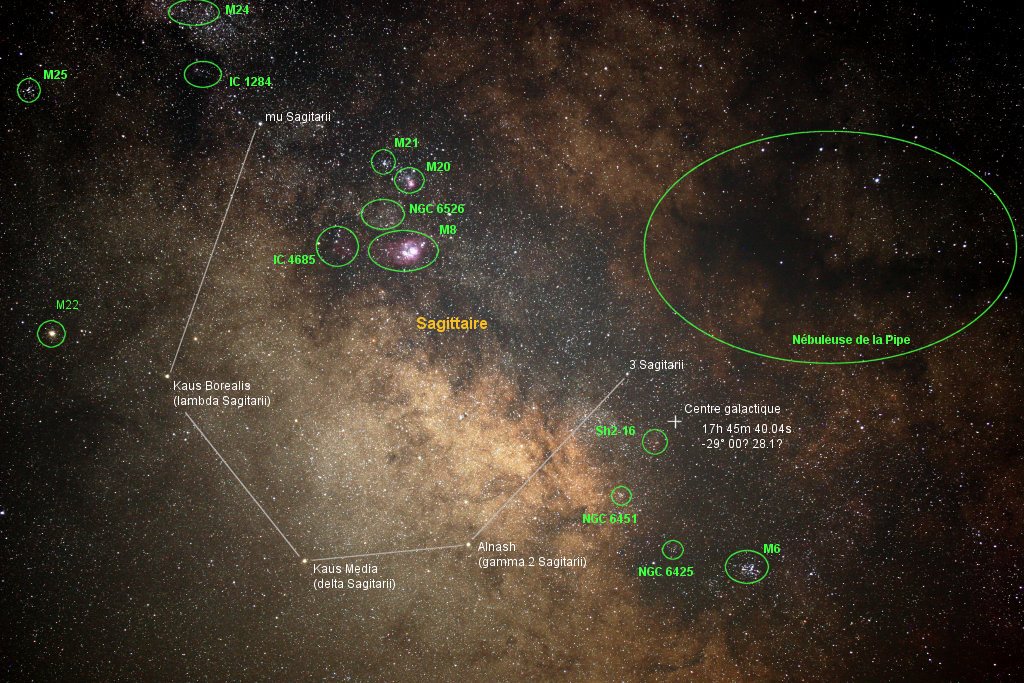

Messier 6, Messier 8 et Messier 20

Cette image représente mes premiers essais de prises de vue grand champ avec un appareil photo numérique monté sur une monture légère AstroTrac. On y voit l'amas ouvert Messier 6 dans le Scorpion (en bas à droite), ainsi que Messier 8 (nébuleuse du Lagon) et Messier 20 (nébuleuse Trifide) juste au dessus, toutes deux dans la constellation du Sagittaire. Ces objets sont imergés dans la Voie Lactée riche en nébulosités, étoiles et nuages de poussière. Une image annotée décrivant les différents objets de l'image peut être visualisée ici. Cette photo est le résultat d'une seule prise de 5 minutes avec un objectif de 60mm de focale sur un boîtier Canon EOS 20D. Elle a été prise dans la nuit du 11 juillet 2009 depuis les terrasses du Pic de Midi de Bigorre.

ConfigurationConfiguration
• Monture AstroTrac TT320X alimentée par un jeu de piles.
• Appareil photo numérique EOS 20D non modifié.
• Objectif de 60mm Canon à focale fixe.
• Télécommande Canon pour le déclenchement des prises de vue.
  Prise de vuePrise de vue
• Samedi 11 juillet 2009 à 23h00 local depuis la terrasse Sud du Pic de Midi de Bigorre (2877 mètres).
• Une pose unique de 5 minutes avec le suivi de la monture AstroTrac enclenché.
• Acquisition directement en format JPEG avec une sensibilité ISO de 800 et l'objectif de 60mm ouvert à 2,8.
• Aucun traitement si ce n'est l'ajustement du contraste et de la luminosité de l'image avec le logiciel de traitement d'images Paint Shop Pro.
• L'image a été prise juste avant le lever de la Lune dans un ciel de qualité correcte (la Voie Lactée était bien visible à l'oeil nu).
  ObjetMessier 6, Messier 8 et Messier 20
• Cette région est parmi les plus riches de la Voie Lactée avec de nombreux amas ouverts et nébuleuses diffuses. Le centre de notre galaxie se trouve dans la constellation du Sagittaire vers le centre de l'image.
• Messier 6 est l'amas ouvert visible en bas et à droite de l'image. Il est appelé l'amas du Papillon en raison de sa forme suggestive. Cet amas fait une vingtaine d'années-lumière de diamètre et comporte environ 80 étoiles. Il est situé à environ 2000 années-lumière de notre Soleil.
• Messier 8, la nébuleuse diffuse brillante située en haut et à gauche du centre de l'image, est appelée la nébuleuse du Lagon. Située à plus de 5000 années-lumière, cette nébuleuse est une zone très active de formation d'étoiles. Elle comporte en particulier des "globules", c'est à dire des nuages sombres en train de s'effondrer en proto-étoiles. Le centre galactique est à mi-chemin environ entre l'amas ouvert M6 et la nébuleuse M8.
• Messier 20 est la petite nébuleuse située juste au-dessus de M8. Elle est appelée aussi nébuleuse Trifide en raison de sa forme de trèfle à 3 feuilles correspondant aux 3 lobes de la nébuleuse. Tout comme M8, elle est située dans la constellation du Sagittaire et se trouve environ à la même distance.
• On notera aussi en haut et à droite de l'image la nébuleuse sombre de "la pipe" avec sa forme caractéristique.
  APOD

Le Scorpion et le Sagittaire

Cette image de l'horizon Sud sur les Pyrénées a été prise dans la nuit du 12 au 13 juillet 2009 depuis les terrasses du Pic du Midi. Elle a été réalisée avec un appareil photo numérique Canon EOS 20D avec un objectif de 60mm ouvert à 2,8 montée sur une monture AstroTrac. Outre une partie des constellation du Scorpion et du Sagittaire, on voit dans cette image de nombreux objets du ciel profond (amas ouverts et nébuleuses) imergés dans la Voie Lactée. Une image annotée décrivant les différents objets de l'image peut être visualisée ici. Sur l'horizon, quelques avions tardifs franchissent les Pyrénées depuis l'Espagne.

ConfigurationConfiguration
• Monture AstroTrac TT320X alimentée par un jeu de piles.
• Appareil photo numérique EOS 20D non modifié.
• Objectif de 60mm Canon à focale fixe.
• Télécommande Canon pour le déclenchement des prises de vue.
  Prise de vuePrise de vue
• Dimanche 12 juillet 2009 à 23h00 local depuis la terrasse Sud du Pic de Midi de Bigorre (2877 mètres).
• Une pose unique de 5 minutes avec le suivi de la monture AstroTrac enclenché.
• Acquisition directement en format JPEG avec une sensibilité ISO de 800 et l'objectif de 60mm ouvert à 2,8.
• Aucun traitement si ce n'est l'ajustement du contraste et de la luminosité de l'image avec le logiciel de traitement d'images Paint Shop Pro.

Messier 42 et 43, la nébuleuse d'Orion

Cette image représente mes premiers essais en trichromie avec la caméra ST-8XME et la roue à filtre CFW9v2. Inutile de présenter la nébuleuse d'Orion bien visible au Sud en hiver sous nos latitudes. Cette image a été réalisée en assemblant 10 poses de 1 minute avec autoguidage dans chacune des couleurs rouge et vert ainsi que 10 poses de 1.6 minutes dans le bleu. Les prises de vue ont été réalisées le 9 février 2008 depuis Argelès Gazost dans un environnement impacté par la pollution lumineuse.

ConfigurationConfiguration
• Monture Vixen GP-DX pilotée par un SkySensor 2000 PC
• Lunette TeleVue 85 de 600mm de focale avec correcteur de champ TeleVue donnant une focale résultante de 510mm.
• Caméra CCD SBIG ST-8XME sans anti-blooming (1530 par 1020 pixels avec un échantillonnage de 3,65" par pixel) avec roue à filtre CFW9v2.
• Champ résultant de 1°33’20" par 1°2’13"
• Logiciel Maxim DL Version 4.5 pour l’acquisition des images, l’autoguidage, le prétraitement et le traitement des images
• Réglage des seuils de visualisation avec Iris.
• Logiciel C2A pour la cartographie stellaire, le pilotage de la monture au travers du SkySensor 2000 PC
  Prise de vuePrise de vue
• Prises de vue réalisées le 9 février 2008 depuis Argelès Gazost dans les Hautes-Pyrénées.
• 10 poses de une minute avec les filtres rouge et vert et 10 poses de 1,6 minutes avec le filtre bleu pour compenser les plus faibles flux obtenus avec ce filtre.
  ObjetMessier 42 et 43, la nébuleuse d'Orion
• Messier 42, la partie la plus importante sur la gauche de l'image, fait partie d'un ensemble complexe situé dans la constellation d'Orion (le nuage moléculaire d'Orion). Il s'agit d'une nébuleuse à émission (région HII) particulièrement active qui est visible à l'oeil nu dans le ciel d'hiver de l'hémisphère Nord.
• M42 fait environ 30 années-lumière de diamètre et se trouve à environ 1600 années-lumière de nous.
• Dans la partie la plus brillante de M42 se trouve 4 étoiles jeunes, chaudes et massives qui constituent le trapèze d'Orion (magnitudes 5,1, 6,7, 6,7 et 8,0). Ces étoiles ne sont pas visibles sur l'image car elles se trouvent dans la partie surexposée. Theta Orionis, la plus brillante, est la principale source dans l'ultra-violet qui fait briller la nébuleuse d'Orion en excitant les atomes d'hydrogène du nuage de gaz (d'où la couleur rouge).
• Au nord de la nébuleuse, Messier 43 constitue le nuage plus petit excité par une étoile de magnitude 8 dans son sein.
• A droite de la vue, on voit faiblement dans la couleur bleu la nébuleuse à émission et réflexion NGC 1977. Elle tire son énergie de la toute proche nébuleuse M42.
  APOD

IC 1805 - la nébuleuse "du coeur"

Cette image de la nébuleuse IC 1805 a été réalisée en combinant 10 poses de 10 minutes prises le 21 février 2009 en début de soirée, soit 1 heure et 40 minutes de pose au total (avant que les nuages n'arrivent...). Dix minutes pour une pose individuelle est le maximum acceptable du fait de la saturation obtenue sur les étoiles de l'amas au centre de la nébuleuse (résultant en un phénomène de "blooming" qu'il faut ensuite éliminer au moment du traitement). L'image est affichée en négatif pour mieux faire ressortir les arcs délicats de gaz et de poussière.

ConfigurationConfiguration
• Monture Gemini G-42 pilotée par un système Pulsar. Autoguidage durant toutes les poses.
• Lunette TeleVue 85 de 600mm de focale avec correcteur de champ TeleVue donnant une focale résultante de 510mm.
• Caméra CCD SBIG ST-8XME sans anti-blooming (1530 par 1020 pixels avec un échantillonnage de 3,65" par pixel).
• Champ résultant de 1°33’20" par 1°2’13"
• Logiciel Maxim DL Version 4.5 pour l’acquisition des images, l’autoguidage, le prétraitement et le traitement des images
• Filtre LPS (Light Pollution Suppression).
• Logiciel C2A pour la cartographie stellaire, le pilotage de la monture au travers du Pulsar et le tracé des courbes de dérive de suivi.
  Prise de vuePrise de vue
• Samedi 21 février 2009 à Argeles-Gazost (Hautes-Pyrénées). Pollution lumineuse importante à proximité nécessitant l'utilisation d'un filtre LPS.
• 10 poses individuelles de 10 minutes chacune.
• Température de la caméra: -30°C.
• Filtre LPS.
• PLUs et offsets réalisés la nuit même.
• Noirs réalisés lors d'une session précédente.
• Autoguidage durant les poses individuelles à l'aide du second capteur intégré à la caméra CCD ST-8XME (autoguidage sur 4047-449-1 de magnitude 7 à 1s de pose).
• Pré-traitement sous Maxim DL.
• Compositage des poses individuelles puis ajustement des seuils de visualisation et de l'histogramme sous Maxim DL. Pas d'autres traitements spécifiques mise à part l'élimination des traces de Blooming et des corrections cosmétiques.
  ObjetIC 1805 - la nébuleuse "du coeur"
Nébuleuse diffuse.
• Ascension Droite : 02h 33m
• Déclinaison : +61° 17'
• Distance : environ 7500 années-lumière dans le bras spiral Persée de notre Galaxie (constellation de Cassiopée).
• Magnitude : 6,5 (visuelle)
• Taille : environ 1°45' (le champ de prise de vue est trop petit pour contenir toute la nébuleuse).
• Cette nébuleuse est appelée "nébuleuse du coeur" du fait de sa forme que l'on devine dans la partie extérieure de la prise de vue. Elle s'étend sur plus de 200 années-lumière. Il s'agit d'une nébuleuse à "émission", c'est à dire que le gaz de la nébuleuse est ionisé par des étoiles énergetiques proches et émet à des longueurs d'onde variées. Sur des prises de vue en couleur, la couleur dominante est le rouge qui correspond à la raie Alpha de l'hydrogène à 656,3 nanomètres (le potentiel d'ionisation de l'hydrogène est assez bas et la nébuleuse du coeur contient de grandes quantités de ce gaz). Le centre de la nébuleuse est occupé par un amas d'étoiles jeunes (environ 1,5 millions d'années) et massives.
  APOD

Amas ouvert au centre de IC 1805

Cette image montre la partie centrale de IC 1805 (voir image ci-dessus). L'amas ouvert fait une quinzaine d'années-lumière de diamètre. Les seuils sur cette image ont été ajustés pour mieux faire apparaître les nuages de gaz et de poussière dont sont issus les étoiles jeunes de l'amas (1,5 millions d'années). Il est possible de comparer cette image avec une image détaillée fournie sur le site de l'APOD

Galaxie d'Andromède

Voici une image de la Galaxie d'Andromède (Messier 31) prise le 19 janvier 2008 dans des conditions moyennes (humidité et présence d'une Lune à 91% de phase et située à 60°). Il s'agit de la combinaison de 12 poses de 5 minutes représentant une exposition totale d'une heure. La durée d'exposition d'une image est volontairement limitée de manière à ne pas saturer le noyau de la galaxie. Un autoguidage est effectué avec la caméra ST-8XME durant chacune des poses individuelles de 5 minutes.

ConfigurationConfiguration
• Monture Vixen GP-DX pilotée par un SkySensor 2000 PC
• Lunette TeleVue 85 de 600mm de focale avec correcteur de champ TeleVue donnant une focale résultante de 510mm.
• Caméra CCD SBIG ST-8XME sans anti-blooming (1530 par 1020 pixels avec un échantillonnage de 3,65" par pixel).
• Champ résultant de 1°33’20" par 1°2’13"
• Logiciel Maxim DL Version 4.5 pour l’acquisition des images, l’autoguidage, le prétraitement et le traitement des images
• Logiciel C2A pour la cartographie stellaire, le pilotage de la monture au travers du SkySensor 2000 PC et le tracé des courbes de dérive de suivi.
  Prise de vuePrise de vue
• Samedi 19 janvier 2008 à Argeles-Gazost (Hautes-Pyrénées). Quelques lampadaires se trouvaient à proximité.
• 12 poses individuelles de 5 minutes.
• Température de la caméra: -30°C.
• Pas de filtre.
• PLUs, offsets et noirs réalisés la nuit même.
• Autoguidage durant les poses individuelles à l'aide du second capteur intégré à la caméra CCD ST-8XME (autoguidage sur SAO 36685 de magnitude 8 à 0,5s de pose).
• Pré-traitement sous Maxim DL.
• Compositage des poses individuelles puis ajustement des seuils de visualisation et de l'histogramme sous Maxim DL. Pas d'autres traitements spécifiques mise à part l'élimination des traces de Blooming sous Maxim DL.
  ObjetGalaxie d'Andromède (M31)
Galaxie Spirale Messier 31 (NGC 224), type Sb.
• Ascension Droite : 00h 42.7m
• Déclinaison : +41° 16'
• Distance : 2.9 millions d'années-lumière
• Magnitude : 3,4 (visuelle)
• Taille : 178' x 63'
Les deux petites galaxies satellites de M31 (M32 et M110 - la plus grosse) sont bien visibles sur l'image. M31 est l'une des rares galaxies visibles à l'œil nu depuis la Terre dans l'hémisphère Nord (M33 et M81 sont également visibles sous d'excellentes conditions et le Petit et Grand Nuage de Magellan sont visibles depuis l'hémisphère Sud).
  APOD

Nébuleuse de la tête de cheval

La nébuleuse de la tête de cheval (IC 434). Cette célèbre nébuleuse se trouve dans la constellation d'Orion. Elle est dite en "absoption" car elle écrante la lumière de la nébuleuse en émission qui se trouve derrière elle. Cette image est la somme de 3 poses de 15 minutes chacune et représente donc une pose totale de 45 minutes. Les étoiles les plus brillantes de l'image ont complètement saturé le capteur de la caméra CCD, provoquant du blooming (des colonnes de pixels saturés) qui ont été enlevées par la suite lors du traitement de l'image.

ConfigurationConfiguration
• Monture Vixen GP-DX pilotée par un SkySensor 2000 PC
• Lunette TeleVue 85 de 600mm de focale avec correcteur de champ TeleVue donnant une focale résultante de 510mm.
• Caméra CCD SBIG ST-8XME sans anti-blooming (1530 par 1020 pixels avec un échantillonnage de 3,65" par pixel).
• Champ résultant de 1°33’20" par 1°2’13"
• Logiciel Maxim DL Version 4.5 pour l’acquisition des images, l’autoguidage, le prétraitement et le traitement des images
• Logiciel C2A pour la cartographie stellaire, le pilotage de la monture au travers du SkySensor 2000 PC et le tracé des courbes de dérive de suivi.
• Logiciel Iris pour le traitement DDP.
  Prise de vuePrise de vue
• Mardi 1er janvier 2008 à Argeles-Gazost (Hautes-Pyrénées). Quelques lampadaires se trouvaient à proximité.
• 3 poses individuelles de 15 minutes.
• Température de la caméra: -30°C.
• Pas de filtre.
• PLUs, offsets et noirs réalisés la nuit même.
• Autoguidage durant les poses individuelles à l'aide du second capteur intégré à la caméra CCD ST-8XME.
• Pré-traitement sous Maxim DL.
• Compositage des poses individuelles puis ajustement des seuils de visualisation et de l'histogramme sous Maxim DL. Traitement DDP sous Iris pour faire ressortir les détails. Elimination des traces de Blooming sous Maxim DL (on voit d'ailleurs quelques traces restantes sachant qu'après des poses de 15 minutes, il y avait beaucoup de blooming sur les images!).
  ObjetNébuleuse de la tête de cheval (IC 434)
• Ascension droite : 05h 41m 2,4s
• Déclinaison : -02° 23' 56"
• Distance : 1500 années-lumière
• Magnitude : 7,3
• Taille : 60'
IC 434 est une nébuleuse d'absoption dans la constellation d'Orion. La nébuleuse est située juste en dessous de Alnitak (zeta Orionis), l'étoile la plus à l'est de la ceinture d'Orion. Cette nébuleuse a été découverte en 1888 sur un plaque photographique.
  APOD

Galaxie du triangle

La galaxie du Triangle (Messier 33) est une galaxie spirale de type Sc II-III, située dans la constellation du Triangle. Elle fait partie du Groupe local dont elle est le troisième représentant le plus massif, après la Galaxie d'Andromède (M31) et notre Galaxie. Cette image, prise dans la nuit du 31 décembre 2007, est la composition de 30 poses de 5 minutes, ce qui représente un total de 2h30 d'exposition. Chaque pose individuelle a été réalisé en auto-guidage.

ConfigurationConfiguration
• Monture Vixen GP-DX pilotée par un SkySensor 2000 PC
• Lunette TeleVue 85 de 600mm de focale avec correcteur de champ TeleVue donnant une focale résultante de 510mm.
• Caméra CCD SBIG ST-8XME sans anti-blooming (1530 par 1020 pixels avec un échantillonnage de 3,65" par pixel).
• Champ résultant de 1°33’20" par 1°2’13"
• Logiciel Maxim DL Version 4.5 pour l’acquisition des images, l’autoguidage, le prétraitement et le traitement des images
• Logiciel C2A pour la cartographie stellaire, le pilotage de la monture au travers du SkySensor 2000 PC et le tracé des courbes de dérive de suivi.
• Logiciel Iris pour le traitement DDP.
  Prise de vuePrise de vue
• Lundi 31 décembre 2007 à Argeles-Gazost (Hautes-Pyrénées). Quelques lampadaires se trouvaient à proximité.
• 30 poses individuelles de 5 minutes.
• Température de la caméra: -35°C (il faisait bien froid cette nuit là!).
• Pas de filtre.
• PLUs, offsets et noirs réalisés la nuit même.
• Autoguidage durant les poses individuelles à l'aide du second capteur intégré à la caméra CCD ST-8XME.
• Pré-traitement sous Maxim DL.
• Compositage des poses individuelles puis ajustement des seuils de visualisation et de l'histogramme sous Maxim DL. Traitement DDP sous Iris pour faire ressortir les détails. Elimination des traces de Blooming sous Maxim DL.
  ObjetGalaxie du Triangle (M33)
• Ascension droite : 01h 33m 51,02s
• Déclinaison : +30° 39' 37"
• Distance : 2,92 +/- 0,13 millions d'années-lumière
• Magnitude : 8,3
• Taille : 70,8' x 41,7'
IC 434 est une nébuleuse d'absoption dans la constellation d'Orion. La nébuleuse est située juste en dessous de Alnitak (zeta Orionis), l'étoile la plus à l'est de la ceinture d'Orion. Cette nébuleuse a été découverte en 1888 sur un plaque photographique.
  APOD

Groupe de Deer Lick et Quintet de Stephan

Cette image montre NGC 7331 (le groupe de Deer Lick, situé au centre légèrement sur la droite) à 50 millions d'années-lumière et le Quintet de Stephan (situé en bas de l'image légèrement sur la gauche) à 300 millions d'années-lumière. La même image avec des annotations est disponible ici. On reconnait sur l'image 15 galaxies NGC et 10 autres galaxies plus faibles (qui sont entourées d'ellipses rouges sur l'image annotée). Cette image a été obtenue en assemblant 25 poses de 5 minutes (soit un total d'un peu plus de 2 heures de pose). On ne se lasse pas du fait qu'avec une lunette de 85mm on arrive à saisir un groupe de galaxies situé à 300 millions d'années-lumières (donc une lumière qui date d'avant l'arrivée des dinosaures sur Terre...).

ConfigurationConfiguration
• Monture Vixen GP-DX pilotée par un SkySensor 2000 PC
• Lunette TeleVue 85 de 600mm de focale avec correcteur de champ TeleVue donnant une focale résultante de 510mm.
• Caméra CCD SBIG ST-8XME sans anti-blooming (1530 par 1020 pixels avec un échantillonnage de 3,65" par pixel).
• Champ résultant de 1°33’20" par 1°2’13"
• Logiciel Maxim DL Version 4.5 pour l’acquisition des images, l’autoguidage, le prétraitement et le traitement des images
• Logiciel C2A pour la cartographie stellaire, le pilotage de la monture au travers du SkySensor 2000 PC et le tracé des courbes de dérive de suivi.
• Logiciel Iris pour le traitement DDP.
  Prise de vuePrise de vue
• Lundi 31 décembre 2007 à Argeles-Gazost (Hautes-Pyrénées). Quelques lampadaires se trouvaient à proximité.
• 25 poses individuelles de 5 minutes.
• Température de la caméra: -35°C.
• Pas de filtre.
• PLUs, offsets et noirs réalisés la nuit même.
• Autoguidage durant les poses individuelles à l'aide du second capteur intégré à la caméra CCD ST-8XME.
• Pré-traitement sous Maxim DL.
• Compositage des poses individuelles puis ajustement des seuils de visualisation et de l'histogramme sous Maxim DL. Traitement DDP sous Iris pour faire ressortir les détails. Elimination des traces de Blooming sous Maxim DL.
  ObjetGalaxie du Triangle (M33)
• Ascension droite : 22h 37,1m
• Déclinaison : +34° 25'
• Distance : 50 millions d'années-lumière
• Magnitude visuelle : 9,5
• Taille : 11' x 4'
NGC 7331 est l'une des galaxies les plus brillantes qui n'est pas incluse dans le catalogue Messier. Elle présente une fine structure spirale bien visible malgré son inclinaison prononcée. Une supernova y a été découverte en 1959 (SN 1959D) par Milton Humason à 32"W et 13"N du noyau de la galaxie. Cette supernova a atteint une magnitude de 13,4. Le Quintet de Stephan, quant à lui, est situé à 300 millions d'années-lumière et illustre la complexité et la puissance des interactions dans un groupe de galaxies multiples. La distance angulaire sur le ciel entre NGC 7331 et le Quintet de Stephan est de 30 minutes d'arc environ.
  APOD

Toulouse "Deep Field"

Cette image est le résultat de la composition de 46 images de 30 secondes prises depuis le centre de Toulouse (soit un total de 23 minutes de pose). Cela donne une idée de la magnitude limite que l'on peut atteindre avec une lunette de 85mm et une caméra CCD depuis le centre d'une ville fortement pollué par la lumière artificielle. Dans ce cas précis, on atteint environ la magnitude 16. Le champ entier avec des annotations est disponible ici

ConfigurationConfiguration
• Monture Vixen GP-DX pilotée par un SkySensor 2000 PC
• Lunette TeleVue 85 de 600mm de focale avec correcteur de champ TeleVue donnant une focale résultante de 510mm.
• APN Caonon EOS 20D au foyer de la lunette (3522x2348 pixels).
• Pas d'autoguidage.
• Champ résultant de 2°42’25" x 1°48'17" (l'image a été recadrée pour isoler un groupe d'étoiles).
• Acquisition des images avec une télécommande Canon.
• Prétraitement et traitement des images sous Iris.
• Logiciel C2A pour la cartographie stellaire, le pilotage de la monture au travers du SkySensor 2000 PC.
  Prise de vuePrise de vue
• 5 mars 2007 à Toulouse en plein centre ville.
• 46 poses de 30 secondes, soit 23 minutes de pose au total.
• Pas de filtre.
• PLU, offsets et noirs réalisés la nuit même.
• Pas d'autoguidage durant les poses.
• Pré-traitement, compositage des poses individuelles, ajustement des seuils de visualisation sous Iris.

Amas des Pléiades

Voici le célèbre amas ouvert des Pléiades (Messier 45). Situé à environ 400 années-lumière, il s'agit de l'un des amas ouverts les plus brillants du ciel et il contient plus de 3000 étoiles. Cette image a été prise le 18 décembre 2005 à Argeles-Gazost dans les Hautes-Pyrénées et a été obtenue en combinant une pose de 10 minutes et 8 poses de 5 minutes (50 minutes au total) en autoguidage avec un APN Canon EOS 20D au foyer de le TeleVue 85.

ConfigurationConfiguration
• Monture Vixen GP-DX pilotée par un SkySensor 2000 PC
• Lunette TeleVue 85 de 600mm de focale avec correcteur de champ TeleVue donnant une focale résultante de 510mm.
• APN Caonon EOS 20D au foyer de la lunette (3522x2348 pixels).
• Autoguidage avec un petit télescope Maktusov en parallèle, une caméra DSI au foyer du télescope et le logiciel d’autoguidage fourni avec la DSI
• Champ résultant de 2°42’25" x 1°48'17" (l'image a été recadrée pour isoler les Pléiades).
• Acquisition des images avec une télécommande Canon.
• Prétraitement et traitement des images sous Iris.
• Logiciel C2A pour la cartographie stellaire, le pilotage de la monture au travers du SkySensor 2000 PC et le tracé des courbes de dérive de suivi.
  Prise de vuePrise de vue
• 18 décembre 2005 à Argeles-Gazost (Hautes-Pyrénées). Quelques lampadaires se trouvaient à proximité.
• 1 pose de 10 minutes et 8 poses de 5 minutes, toutes en auto-guidage, soit 50 minutes de pose au total.
• Pas de filtre.
• PLU synthétique, offsets et noirs réalisés la nuit même.
• Autoguidage durant les poses individuelles à l'aide d'une caméra DSI au foyer d'un petit télescope Maktusiv en parallèle. Poses de 1 seconde pour l'autoguidage.
• Pré-traitement, compositage des poses individuelles, ajustement des seuils de visualisation sous Iris.
  ObjetAmas ouvert des Pléiades (M45)
• Ascension droite : 03h 47m
• Déclinaison : +24° 07'
• Distance : 44 années-lumière
• Magnitude visuelle : 1,6
• Taille : 110'
Cet amas ouvert plus que célèbre est connu depuis des temps reculés. Entre 6 et 12 étoiles sont visibles à l'oeil nu (c'est un bon test visuel) et une observation avec des méthodes modernes montre plus de 500 étoiles dans un champ de plus de 2°. Les nébulosités de couleur bleutée (caractéristique des nébuleuses par réflexion) sont difficiles à saisir avec une caméra CCD sans anti-blooming car les étoiles brillantes de l'amas saturent vite le capteur. Les APN sont par contre bien adaptés pour réaliser des vues saisissantes en couleur de ce type d'amas.
  APOD

Auteur: Philippe Deverchère - Dernière mise à jour: 28 novembre 2014
